• 楼栋超声波热量表安装和使用说明

    2020-07-07

      感谢您选用沈阳佳德联益能源科技股份有限公司的热计量产品,沈阳佳德联益能源科技股份有限公司是专业从事计量装置设计与制造,提供智慧供热、智慧水务等全面解决方案的高新技术企业。公司总部位于沈阳市苏家屯区,在北京、天津、上海、宁夏、哈尔滨、太原、济南、贵州等地设有分支机构,面向全国销售公司产品、提供服务。
      沈阳佳德联益能源科技股份有限公司将不断提高和完善产品技术水平及远程监控分析系统服务,以一流的产品和一流的服务满足用户需求,为推动节能节水事业的发展做出贡献!

      品质保障:
      该系列产品标准及通过的认证:
      1、中华人民共和国制造计量器具许可证辽制00000019号;
      2、中华人民共和国国家标准GB/T 32224-2015《热量表》;
      3、中华人民共和国城镇建设行业标准CJ 128-2007《热量表》;
      4、中华人民共和国国家计量检定规程JJG 225-2007《热能表》;
      5、质量管理体系GB/T 19001-2016/ ISO9001:2015标准;
      6、环境管理体系GB/T 24001-2016 / ISO14001:2015标准;
      7、职业健康安全管理体系GB/T 28001-2020 / OHSAS 18001:2018标准;
      8、测量管理体系GB/T 19022-2003 / ISO10012:2003标准。

      重要提示:
      1、在使用本产品前,请务必先仔细阅读本说明书。
      2、请务必妥善保管好本说明书,以便日后能随时查阅。
      3、请严格按照本说明书进行操作,对于不按照说明书规定使用造成的任何后果,我公司不承担任何责任。
      4、本说明书中所列图案仅作为说明操作示意,并不作为检验产品的依据,如实际产品与本说明书不一致,请以实际产品为准,或向我公司咨询。
      5、本产品在出厂前经过严格检定,对于用户私自开壳拆卸造成的损坏,我公司不承担任何责任。
      6、仪表显示“”符号时,请参照故障排除指南,否则会造成计量数据缺失。
      7、如果本产品无法正常操作或正常维修,请联系我公司或经我公司正式授权的经销商。

      警告:请严格按照本说明书进行操作,避免造成您的相关权利损失!

      安全警告:
      请遵循这些安全事项并正确使用本产品,避免造成经济损失和人身伤亡。
      1、本产品为精密测量仪器,请由专业人员进行操作。
      2、关于电池:
      (1)请勿对电池进行充电、短路或私自改装。
      (2)请勿使电池过热或对其焊接。
      (3)请勿使电池靠近火焰或水。
      (4)请勿使电池受到猛烈物理撞击。
      (5)本产品电池经过专业处理,请勿用其他同型号电池替代。
      (6)当电池电量不足时,请及时更换电池,否则会造成计量数据缺失,更换电池时,必须由经过厂家指导的专业人员进行操作,或将产品寄回厂家更换电池。
      (7)更换下的废旧电池应做环境处理,或交给我厂统一进行回收处理。
      (8)如果电池发生泄漏、颜色变化、变形、冒烟或发出异味,请立刻将其取出。操作过程中避免灼伤。
      (9)请勿让电池的泄漏液接触眼睛、皮肤或衣物,否则会导致失明或皮肤损伤。
      (10)如果电池泄漏液接触了眼睛、皮肤或衣物,请立即用大量清水冲洗接触部位(不要揉搓),并立即就医。
      3、请勿更改任何线缆长度,否则会影响产品性能。
      4、请勿使本产品任何线缆接近热源,否则会使线缆因受热变形导致绝缘层破损,并引起火灾或电击事故。
      5、产品的任何裸露的螺纹部分,可能会造成皮肤划伤,请小心操作。
      6、尽量避免在酸性环境下和盐雾过重的环境中使用,否则会加速产品材料老化并导致产品无法满足卫生标准。
      7、本产品是精密测量仪器,请勿将其摔落或使其受到撞击。
      8、避免使阳光长时间直接照射仪表的显示面板。

      一、概述
      佳德联益大口径超声波热量表是在专利技术基础上,综合国内外知名厂家超声波热量表的优点,采用低电平多脉冲平衡发射接收技术设计的一种全新通用时差型多功能热量表。该产品是利用超声波流量换能器和温度传感器测量供水流量及供回水温度差,进而测量及显示水流经热交换系统所释放或吸收热量表的仪表。
      1、本产品广泛适用于以水为媒介的热交换系统的热量计量,主要用于楼栋住宅供热系统计量采暖耗热量,还可用于化工、发电、制药等工业领域。
      2、本产品符合中华人民共和国国家标准GB/T 32224-2015《热量表》和中华人民共和国城镇建设行业标准CJ128-2007《热量表》。
      3、本产品出厂检定依据中华人民共和国国家计量检定规程JJG225-2007《热能表》。
      二、技术特点
      1、采用微处理器技术和微功耗技术,热量消耗全部智能计算。
      2、采用进口高度集成专用芯片,并整合了专用的温度流量采集处理芯片,超低功耗、高可靠性设计和专业制造手段,抗干扰能力强,采用先进的全自动贴片焊接工艺。
      3、采用时差法超声波流量信号处理技术、信号数字处理技术及纠错技术,具有很高的测量准确度,抗干扰能力强。
      4、具有错误自检及电池电量不足提示、管段内无水、电路板故障、温度传感器短路或断路等报警提示功能。
      5、计量管段型腔结构设计利于超声波信号传输,型腔内无任何阻碍物,压力损失极低,防腐能力强,保证无堵塞现象发生,不会对供暖管网造成压力损失影响。
      6、采用高精度温度传感器,温度传感器通过加速老化测试,满足在不同工况使用条件下的要求。
      7、采用内置温度、流量补偿机制和软件滤波等技术,使超声波热量表计量结果更加精确、可靠。
      8、采用稳定可靠的抗干扰电路设计,产品具有较强的抗干扰能力,在电磁干扰环境中,不影响整机的计量性能。

      三、技术参数

      表1楼栋超声波热量表技术参数表
    项目 参数
    材质(根据客户需求) 304不锈钢、球墨铸铁、碳钢
    传感器型式 多声道
    被测介质 水、污水及其他均匀质液体,并充满被测管道
    准确度等级 2级
    测量范围 温度范围 4℃~130℃
    温差范围 3K~75K
    压力损失 <0.025MPa
    最高工作压力 1.6MPa/2.5.MPa(默认1.6 MPa)
    准确度等级 2级
    按键 磁感应键盘
    显示主要内容 液晶8位数字+提示符
    累计热量(MW.h)、功率(Kw),  累计冷量(MW·h)、功率(Kw),瞬时流量m³/h、累计流量m³,日期、工作时间(h),进水温度(℃)、回水温度(℃)、温差(K),表号、厂商代码
    工作
    电源
    电池供电 3.6V锂电池供电(可连续工作8年以上)
    外部供电 DC 24V(订货时备注)
    防护等级 IP68
    环境等级 A类/B类
    存储温度 -25℃~55℃
    温度传感器 Pt1000,标准线长3米(加长需要定制),温度分辨率0.01℃
    数据存储(E2PROM) 按月存储热量、累计流量和相对应的时间等数据,可存储最近48个月的数据
    安装方式、位置 水平或垂直、进水或回水



    M-BUS(默认)
    RS-485、LoRa、NB-IoT(其他方式订货时提出)
    波特率2400bps/4800bps/9600bps默认2400bps,内置CJ/T188协议和Modbus协议


      四、流量范围
    表2 流量范围表
    公称直径
    DN(mm)
    50 65 80 100 125 150 200 250 300 350 400
    最小流量
    qi(m³/h)
    0.3 0.5 0.8 1.2 2 3 5 8 12 15 18
    分界流量
    qt(m³/h)
    15 25 40 60 100 150 250 400 600 750 900
    最大流量
    qs(m³/h)
    30 50 80 120 200 300 500 800 1200 1500 1800


      五、尺寸参数(单位mm)

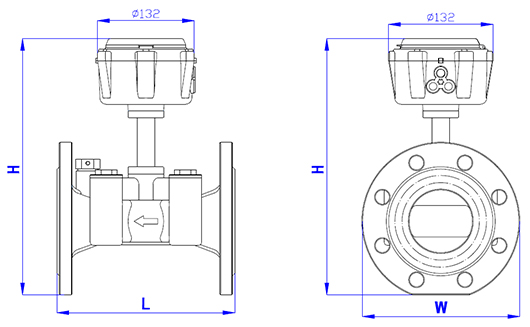

    图1外观图形


    表3 尺寸参数
    公称通径 表长(L) 表高(H) 表宽(W) 螺栓孔数 螺栓规格
    DN50 200 280 120 4 M16
    DN65 200 330 140 4 M16
    DN80 225 240 200 8 M16
    DN100 250 360 220 8 M16
    DN125 250 380 250 8 M16
    DN150 300 405 285 8 M20
    DN200 350 410 340 12 M20
    DN250 450 465 405 12 M24
    DN300 500 520 460 12 M24
    DN350 500 575 520 16 M24
    DN400 500 640 580 16 M27

      六、液晶显示及按键操作

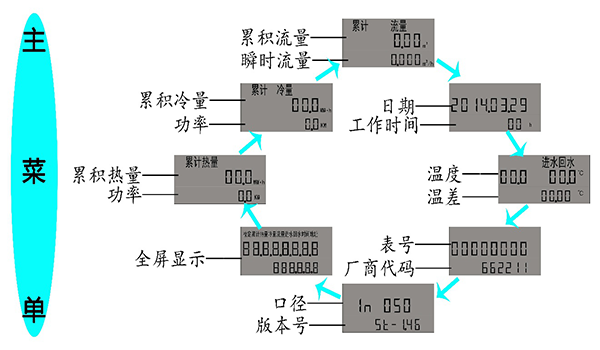

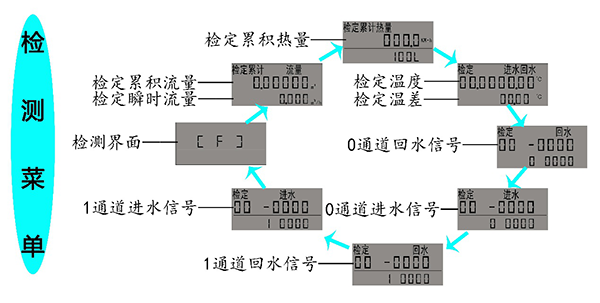

      在主菜单界面显示累计流量界面用磁性开关笔长吸开关3s后进入检测菜单{F},在检测界面短吸开关,查询当前检定数据。长吸3s后或者时间到达2小时后都自动离开检定界面。

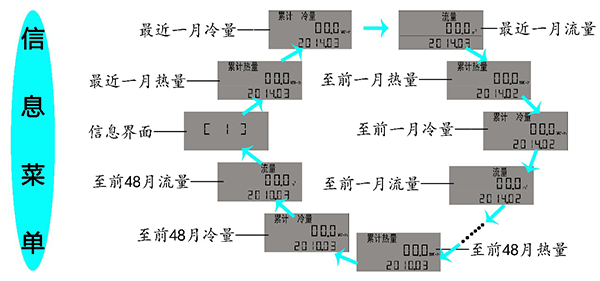

      在显示检测菜单{F}时,长吸开关3s后进入信息界面{I},在信息菜单短吸菜单可以查看历史数据。长吸3s或者时间到达1分钟后都自动离开检定界面。

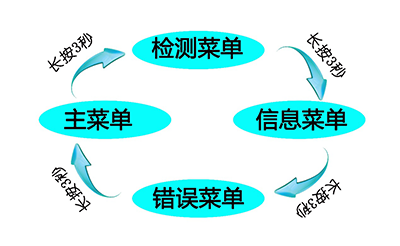

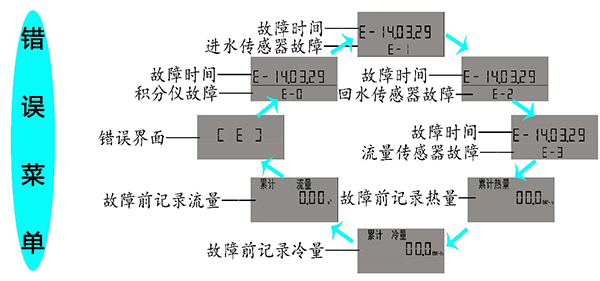

      在显示信息菜单{I}时,长吸开关3s后进入错误菜单{E},在错误菜单短吸菜单可以显示积分仪、流量传感器和温度传感器出现故障的时间、出现故障前所记录的累计热量、累计冷量、累计流量。长吸3秒后或者时间到达1分钟后都自动离开检定界面。按键操作流程图如下:




      七、安装要求
      1、安装与位置要求
      (1)楼栋超声波热量表热量表为连接方式为法兰连接。超声波热量表在表前需要安装过滤器,其他配件包括温度传感器插针一对、调节管一对,垫片一对。
      (2)不同口径的热量表表体尺寸也不同,安装时需要注意,根据热量表表体的尺寸,切断管路。楼栋表安装在楼栋前的井室内,井室内相对湿度较大,对热量表的防护等级要求较高。
      (3)所有热量表出厂前都经过严格的检验;校准、维护、更换配件和维修都需由合格的技术人员来进行,如需更多的技术支持,请与我们联系。
      (4)要严格按专业设计位置安装,严禁私自移动。
      (5)为确保仪表准确度,温度传感器电缆长度严禁改变。
      (6)热量表的铅封不能损毁,否则不予保修。
      (7) 安装仪表前必需确保循环管路已清洗干净防止有石子等杂物在管道内。
      (8)热量表前后管段上建议安装有阀门,方便以后检修。
      (9)更换电池必须由专业人员操作。
      2、安装示意图

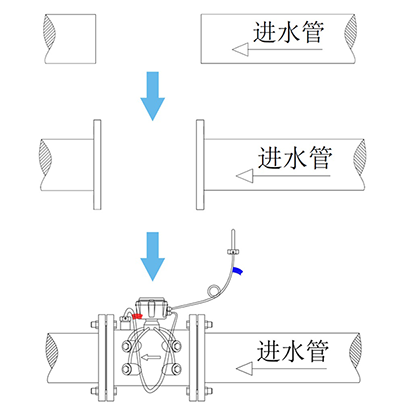

    图2安装方法

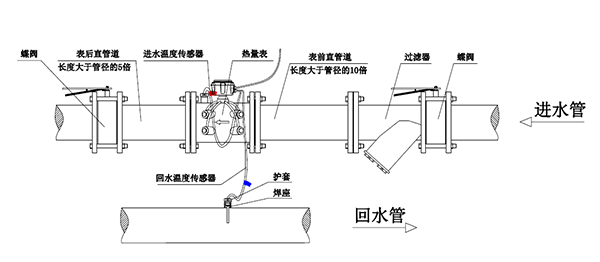

    图3安装示意图(以进水管为例)

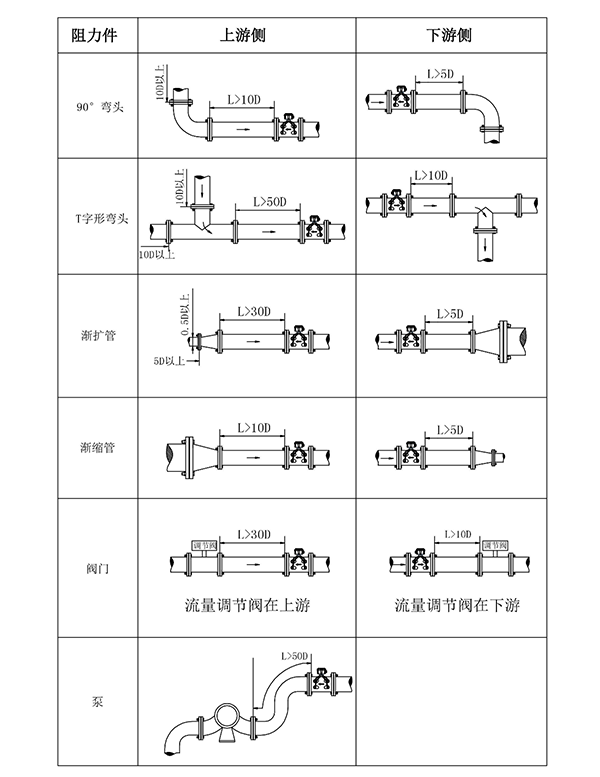

    图4特殊环境安装要求
      3、安装注意事项
      (1)大口径热量表为法兰连接,所以管路上需焊接相应的法兰。连接热量表的时候两法兰之间应该加垫片。
      (2)安装时要注意热量表要安装在进水管上(有特殊要求的允许安装在回水管上),注意表的安装方向要与水流方向一致。
      (3)进水温度传感器应该安装在热量表前,回水温度传感器应该安装到回水管上。在进水管和回水管上焊接套管,并插入插针。
      (4)大口径超声波热量表应该水平或垂直安装,尽量避免倾斜安装。
      (5)大口径热量表上、下游要安装必要的直管段或等效的整流器。上游直管段的长度不小于10D,下游直管段长度不小于5D(D为热量表公称直径),对于弯管或离心泵所引起的涡流现象,必须在直管段前加装整流器,避开磁场较强的地方。
      (6)大口径热量表安装时,应注意热表下游管道出水口高出热量表0.5m以上,以防热量表型腔内积聚空气造成计量不准确。
      (7)大口径热量表在安装的时候要与水泵、电控柜保持距离。

      八、更换电池
      本产品采用的是3.6V锂电池,工作在环境温度0℃~35℃时使用寿命8年以上,当仪表显示“”符号时,表示电池电量不足,需要及时更换电池,否则会造成计量数据缺失。更换电池时,必须由经过厂家指导的专业人员进行操作,或将产品寄回厂家,由厂家进行更换。更换电池后,仪表存储的“累计热量”、“累计流量”、“累计工作时间”等数据均不会丢失。

      九、远传调试
      本产品具有数据远传功能,将超声波热量表的M-bus信号线与M-bus总线相连,M-bus总线需采用2×1.0mm2的双绞屏蔽线,总线与采集设备或调试工具相连,可实现数据的远传或本地调试。
      M-bus通讯方式不用区分极性,而且本身就是专门为消耗测量仪器和计数器传送信息的数据总线而设计的,因此M-bus总线可按照任意拓扑结构布线施工,并且支持级联,连接的任意节点故障不影响系统的正常工作,系统可靠性强。具体步骤为:
      (1)从高往低走线。
      (2)把热量表的M-bus信号线接到 M-bus总线上,接头要用绝缘胶布或接线帽等接线工具固定在接线盒中。
      (3)单元和单元的连线要确保连接到一起。
      (4)屏蔽线要接好。
      (5)待所有线路连接好后测试线路是否有短路和断路的地方,排除连线故障。
      具体连线示意图如下所示:

    图5布线示意图
      十、售后服务承诺
      1、热计量产品自投入生产运行起在质保期内非人为损坏由我方免费提供配件并免费进行维修或免费更换热量表。热量表电池使用寿命不低于6年,6年内若电池能量耗尽,我方免费更换电池。保修期后热量表的维修,配件由买方购买,我方协助买方维修。
      2、保证所供产品完全是崭新的产品,且所有部件的生产日期为近3个月内。
      3、质保期间如在正常操作情况下,任何机件因设计不当、材质缺陷或制造欠佳等因素而发生故障,我公司在接到通知后,24小时内负责调换或修复至顺利运转。
      4、专业的售前售后服务团队,随时为客户提供供热计量改造方案设计、产品安装、维护等技术咨询服务,提供专业的品质保障服务。
      5、为客户建档,并每季度进行回访,实行产品质量跟踪服务,咨询客户产品使用感受,征求产品改进意见。
      6、保证对我公司所有产品提供终身的产品维修和保养服务。
