• 户用超声波热量表安装和使用说明

    2020-07-07

      感谢您选用沈阳佳德联益能源科技股份有限公司的热计量产品,沈阳佳德联益能源科技股份有限公司是专业从事计量装置设计与制造,提供智慧供热、智慧水务等全面解决方案的高新技术企业。公司总部位于沈阳市苏家屯区,在北京、天津、上海、宁夏、哈尔滨、太原、济南、贵州等地设有分支机构,面向全国销售公司产品、提供服务。
      沈阳佳德联益能源科技股份有限公司将不断提高和完善产品技术水平及远程监控分析系统服务,以一流的产品和一流的服务满足用户需求,为推动节能节水事业的发展做出贡献!

    品质保障:
      该系列产品标准及通过的认证:
      1、 中华人民共和国制造计量器具许可证辽制00000019号;
      2、 中华人民共和国国家标准GB/T 32224-2015《热量表》;
      3、 中华人民共和国城镇建设行业标准CJ 128-2007《热量表》;
      4、 中华人民共和国国家计量检定规程JJG 225-2001《热能表》;
      5、 质量管理体系GB/T 19001-2008 / ISO9001:2008标准;
      6、 环境管理体系GB/T 24001-2004 / ISO14001:2004标准;
      7、 职业健康安全管理体系GB/T 28001-2011 / OHSAS 18001:2007标准;
      8、 测量管理体系GB/T 19022-2003 / ISO10012:2003标准。

    重要提示:
      1、 在使用本产品前,请务必先仔细阅读本说明书。
      2、 请务必妥善保管好本说明书,以便日后能随时查阅。
      3、 请严格按照本说明书进行操作,对于不按照说明书规定使用造成的任何后果,我公司不承担任何责任。
      4、 本说明书中所列图案仅作为说明操作示意,并不作为检验产品的依据,如实际产品与本说明书不一致,请以实际产品为准,或向我公司咨询。
      5、 本产品在出厂前经过严格检定,对于用户私自开壳拆卸造成的损坏,我公司不承担任何责任。
      6、 仪表显示“ ”符号时,请及时更换电池,否则会造成计量数据缺失。
      7、 如果本产品无法正常操作或正常维修,请联系我公司或经我公司正式授权的经销商。
    安全警告:
    请遵循这些安全事项并正确使用本产品,避免造成经济损失和人身伤亡。
     1、本产品为精密测量仪器,请由专业人员进行操作。
     2、关于电池:
      (1)请勿对电池进行充电、短路或私自改装。
      (2)请勿使电池过热或对其焊接。
      (3)请勿使电池靠近火焰或水。
      (4)请勿使电池受到猛烈物理撞击。
      (5)本产品电池经过专业处理,请勿用其他同型号电池替代。
      (6)当电池电量不足时,请及时更换电池,否则会造成计量数据缺失,更换电池时,必须由经过厂家指导的专业人员进行操作,或将产品寄回厂家更换电池。
      (7)更换下的废旧电池应做环境处理,或交给我厂统一进行回收处理。
      (8)如果电池发生泄漏、颜色变化、变形、冒烟或发出异味,请立刻将其取出。操作过程中避免灼伤。
      (9)请勿让电池的泄漏液接触眼睛、皮肤或衣物,否则会导致失明或皮肤损伤。
      (10)如果电池泄漏液接触了眼睛、皮肤或衣物,请立即用大量清水冲洗接触部位(不要揉搓),并立即就医。
     3、请勿更改任何线缆长度,否则会影响产品性能。
     4、请勿使本产品任何线缆接近热源,否则会使线缆因受热变形导致绝缘层破损,并引起火灾或电击事故。
     5、产品的任何裸露的螺纹部分,可能会造成皮肤划伤,请小心操作。
     6、尽量避免在酸性环境下和盐雾过重的环境中使用,否则会加速产品材料老化并导致产品无法满足卫生标准。
     7、本产品是精密测量仪器,请勿将其摔落或使其受到撞击。
     8、避免使阳光长时间直接照射仪表的显示面板。

    一.概述
      佳德联益户用超声波热量表是在专利技术基础上,综合国内外知名厂家超声波热量表的优点,采用低电平多脉冲平衡发射接收技术设计的一种全新通用时差型多功能热量表。该产品是利用超声波流量换能器和温度传感器测量供水流量及供回水温度差,进而测量及显示水流经热交换系统所释放或吸收热量表的仪表。由于超声波测量无机械转动部件,不容易损坏,使用寿命长。
      1、本产品广泛适用于以水为媒介的热交换系统的热量计量,主要用于计量采暖耗热量,也可用于中央空调系统计量供冷量,还可用于化工、发电、制药等领域。
      2、本产品符合中华人民共和国国家标准GB/T 32224-2015《热量表》和中华人民共和国城镇建设行业标准CJ128-2007《热量表》。
      3、本产品出厂检定依据中华人民共和国国家计量检定规程JJG225-2001《热能表》。

    二. 技术特点
      1、 采用微处理器技术和微功耗技术,热量消耗全部智能计算。
      2、 采用进口高度集成专用芯片,超低功耗,并整合了专用的温度流量采集处理芯片,抗干扰能力强,采用先进的全自动贴片焊接工艺。
      3、 采用时差法超声波流量信号处理技术、信号数字处理技术及纠错技术,具有很高的测量准确度,抗干扰能力强。
      4、 可显示热量表所需的各种数据,各数据全部汉字提示。
      5、 超长的数据存储查询时间,可达24个月,具有断电数据保护数据恢复功能,断电数据不丢失。
      6、 具有错误自检及电池电量不足提示、管段内无水、电路板故障、温度传感器短路或断路等报警提示功能。
      7、 具有红外光电数据传输功能,多种信号输出方式,M-bus、RS485可选,实现数据远传控制和集中控制,便于远程抄表。
      8、 计量管段型腔结构设计利于超声波信号传输,型腔内无任何阻碍物,压力损失极低,防腐能力强,保证无堵塞现象发生,不会对供暖管网造成压力损失影响。
      9、 采用高品质换能器,换能器通过耐压耐热和耐磨损测试和严格的频率筛选,保证信号传输稳定可靠。
      10、采用高精度温度传感器,温度传感器通过加速老化测试,满足在不同工况使用条件下的要求。
      11、采用内置温度、流量补偿机制和软件滤波等技术,使超声波热量表计量结果更加精确、可靠。
      12、采用稳定可靠的抗干扰电路设计,产品具有较强的抗干扰能力,在电磁干扰环境中,不影响整机的计量性能。
      13、采用全密封设计,结构紧凑,支持分体安装,防护等级可达IP68,可长期在恶劣环境使用。

    三. 技术参数
    项目 参数
    公称直径(mm) DN15 DN20 DN25 DN32 DN40
    长度(mm) 130 130 160 180 200
    最小流量(m3/h) 0.03 0.05 0.07 0.12 0.2
    常用流量(m3/h) 1.5 2.5 3.5 6 10
    最大流量(m3/h) 3 5 7 12 20
    准确度等级 2级
    最高工作压力 1.6MPa
    压力损失 <25kPa
    温度范围(℃) 4~95
    温差范围(K) 3~75
    温度传感器类型 Pt1000
    温度传感器线长 1.5m(可加长,需定制)
    材质
    被测介质 水、污水及其他均匀质液体,并充满被测管道
    安装方式 水平或垂直
    安装位置 进水或回水
    保护等级 IP68
    工作环境 A类/B类
    工作电源 3.6V锂电池供电(一节电池可连续工作8年以上)
    显示器 8位数字+提示符液晶屏
    主要显示内容 热量(kWh)、热功率(kW)、累计流量(m3)、进水温度(℃)、回水温度(℃)、温差(℃)、瞬时流量(m3/h)、累计工作时间(h)、表地址等
    显示分辨率 热量0.1kWh、热功率0.01kW、累计流量0.01m3、温度0.01℃,温差0.01℃、瞬时流量0.001m3/h
    数据存储(E2PROM) 按月存储热量、累计流量和相对应的时间等数据,可存储最近24个月的数据
    数据通讯 光电接口/M-bus/RS-485,波特率2400bps,默认采用CJ-188协议

    四. 尺寸参数

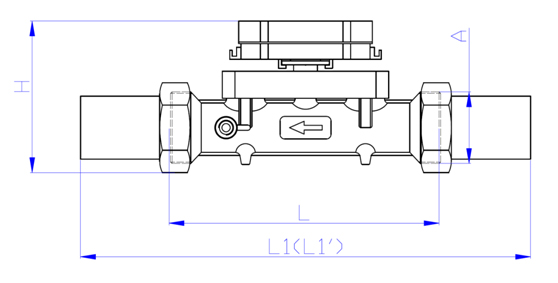

    图1外观尺寸图



    公称通径 连接螺纹
    (A)
    表长
    (L)
    表宽 表高
    (H)
    带铜配件长
    (L1)
    带PPR配件长
    (L1 ')
    DN15 G1 130 92 90 225 215
    DN20 G1 130 92 90 225 215
    DN25 G 1 160 92 97 280 245
    DN32 G 1 180 92 105 300 280
    DN40 G2 200 92 115 325 320


    五. 操作说明
      超声波热量表计算器及操作面板图片如下所示:

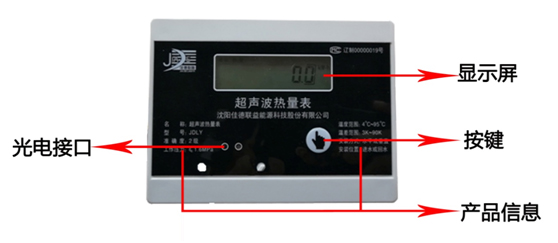

    图2 操作面板
      用户可使用按键实现对液晶屏显示的切换,查看产品的运行数据,数据循环显示,具体如下所示。

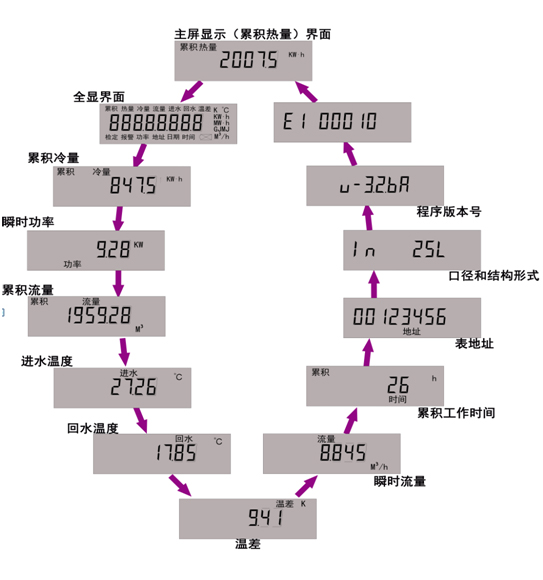

    图3循环显示图
    六.安装要求
      1、安装位置要求
      (1)热量表设计安装位置在进水管。
      (2)红色标签的温度传感器测量供水管道温度,蓝色标签的温度传感器测量回水管道温度。热量表安装在供水管道上,安装时要确保红色标签温度传感器安装在表体上,蓝色标签温度传感器安装在回水管上的测温球阀(测温三通)上。安装温度传感器时应小心谨慎,不可过度用力拉拽,固定螺栓不可拧的过紧,防止损坏螺纹。(热量表也可安装在回水管道上,这时候注意,蓝色标签温度传感器安装在表体上,红色标签温度传感器安装在供水管道上的测温球阀上)。
      (3)超声波热量表禁止安装在管道的最上端(防止因管道集气而造成计量不准)。
      (4)安装热量表前请确认进、回水管以及水流方向;热量表的表体上箭头所指方向要与水流方向一致,不得装反。
      3、安装环境要求
      (1)热量表要求使用环境相对干燥,湿度较低为宜,以免影响产品的使用寿命。热量表使用环境温度大于55℃或管内水温大于90℃时应将积分仪取下,安装在温度较低的墙面或其它物体上,以避免使热量表损坏。如果冬天不供暖必须将管道内的水排干净,以防结冰冻裂表体。
      (2)安装环境是管道井的,管道井内应有防水处理。
      (3)热量表安装时应避免在表的上方有各种供回水管道,防止漏水造成热量表损坏。
      (4)同一个管道井安装多块热量表时,应使热量表安装位置在垂直方向错开(最好是互相平行或者并排),避免上下叠加的安装方式造成上面热量表发生漏水故障时导致下方热量表进水的结果。
      2、安装注意事项

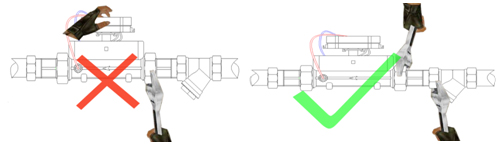

      (1)安装时请不要用手拿着表头再使用扳手打紧螺母,因为表头为塑料件这样很容易损坏表头部件。正确的方式是两边都用扳手拧紧接管螺母。

    图4
      (2)当热量表垂直安装时一定要安装在水流向上的直管道上,因为水流朝下的管道在地心的引力作用下会造成管道内水无法充满管段的现象;当热表安装在“U”型管处时请将热表安装在最低处,因为管道在高处的地方可能会聚集空气,造成热表不计量或计量不准(如图5)。
    图5
    3、安装步骤

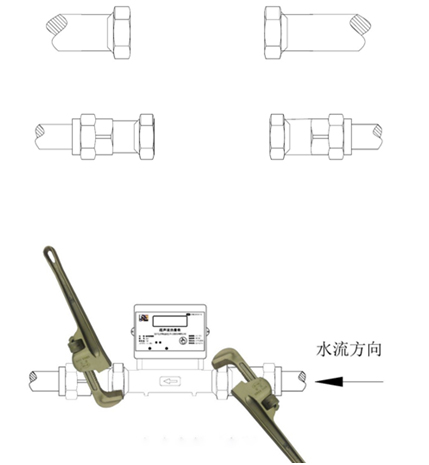

    图6安装步骤

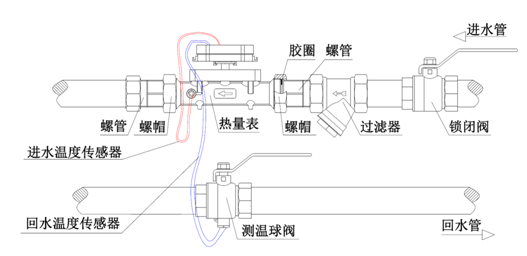

    图7安装效果图(以进水安装为例)

    七. 更换电池
      本产品采用的是3.6V锂电池,工作在环境温度0℃~35℃时使用寿命8年以上,当仪表显示“ ”符号时,表示电池电量不足,需要及时更换电池,否则会造成计量数据缺失。更换电池时,必须由经过厂家指导的专业人员进行操作,或将产品寄回厂家,由厂家进行更换。更换电池后,仪表存储的“累计热量”、“累计流量”、“累计工作时间”等数据均不会丢失。

    八. 远传调试
      本产品具有数据远传功能,将超声波热量表的M-bus信号线与M-bus总线相连,M-bus总线需采用2×1.0mm2的双绞屏蔽线,总线与采集设备或调试工具相连,可实现数据的远传或本地调试。
    M-bus通讯方式不用区分极性,而且本身就是专门为消耗测量仪器和计数器传送信息的数据总线而设计的,因此M-bus总线可按照任意拓扑结构布线施工,并且支持级联,连接的任意节点故障不影响系统的正常工作,系统可靠性强。具体步骤为:
      (1)从高往低走线。
      (2)把热量表的M-bus信号线接到 M-bus总线上,接头要用绝缘胶布或接线帽等接线工具固定在接线盒中。
      (3)单元和单元的连线要确保连接到一起。
      (4)屏蔽线要接好。
      (5)待所有线路连接好后测试线路是否有短路和断路的地方,排除连线故障。
    具体连线示意图8如下所示。

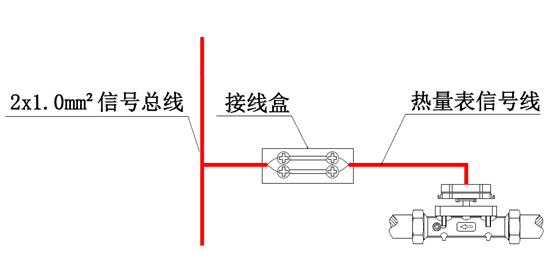

    图8远传布线图
    九. 售后服务承诺
      1、热计量产品自投入生产运行起质保期6年保换,8年保修,并负责终生维护。质保期内非人为损坏由我方免费提供配件并免费进行维修或免费更换热量表。热量表电池使用寿命不低于8年,8年内若电池能量耗尽,我方免费更换电池。保修期后热量表的维修,配件由买方购买,我方协助买方维修。
      2、保证所供产品完全是崭新的产品,且所有部件的生产日期为近3个月内。
      3、质保期间如在正常操作情况下,任何机件因设计不当、材质缺陷或制造欠佳等因素而发生故障,我公司在接到通知后,24小时内负责调换或修复至顺利运转。
      4、专业的售前售后服务团队,随时为客户提供供热计量改造方案设计、产品安装、维护等技术咨询服务,提供专业的品质保障服务。
      5、为客户建档,并每季度进行回访,实行产品质量跟踪服务,咨询客户产品使用感受,征求产品改进意见。
      6、保证对我公司所有产品提供终身的产品维修和保养服务。
