• 电磁流量计安装和使用说明

    2020-08-10

    感谢您选用沈阳佳德联益能源科技股份有限公司的电磁流量计,沈阳佳德联益能源科技股份有限公司是专业从事计量装置设计与制造,提供智慧水务全面解决方案的高新技术企业。公司总部位于沈阳市苏家屯区,在北京、天津、上海、宁夏、哈尔滨、太原、济南、贵州等地设有分支机构,面向全国销售公司产品、提供服务。
    沈阳佳德联益能源科技股份有限公司将不断提高和完善产品术水平及远程监控分析系统服务,以一流的产品和一流的服务满足用户需求,为推动节能节水事业的发展做出贡献!
    品质保障:
    该系列产品标准及通过的认证:
    1、 中华人民共和国计量器具型式批准证书18F079-21;
    2、 质量管理体系GB/T 19001-2016 / ISO9001:2015标准;
    3、 环境管理体系GB/T 24001-2016 / ISO14001:2015标准;
    4、 职业健康安全管理体系ISO45001:2018标准;
    5、 测量管理体系GB/T 19022-2003 / ISO10012:2003标准。
    重要提示:
    1、 在使用本产品前,请务必先仔细阅读本说明书。
    2、 请务必妥善保管好本说明书,以便日后能随时查阅。
    3、 请严格按照本说明书进行操作,对于不按照说明书规定使用造成的任何后果,我公司不承担任何责任。
    4、 本说明书中所列图案仅作为说明操作示意,并不作为检验产品的依据,如实际产品与本说明书不一致,请以实际产品为准,或向我公司咨询。
    5、 本产品在出厂前经过严格检定,对于用户私自开壳拆卸造成的损坏,我公司不承担任何责任。
    6、 如果本产品无法正常操作或正常维修,请联系我公司或经我公司正式授权的经销商。
    7、 本产品一经售出后,严禁打开铅封,对于用户私自打开造成的损坏,我公司不承担任何责任。
    警告:
    请严格按照本说明书进行操作,避免造成您的相关权利损失!

    安全警告:
    _____________________________________________________________________
     请遵循这些安全事项并正确使用本产品,避免造成经济损失和人身伤亡。
    _____________________________________________________________________
    1、本产品为精密测量仪器,请由专业人员进行操作。
    2、请勿更改任何线缆长度,否则会影响产品性能。
    3、请勿使本产品任何线缆接近热源,否则会使线缆因受热变形导致绝缘层破损,并引起火灾或电击事故。
    4、产品的任何裸露的螺纹部分,可能会造成皮肤划伤,请小心操作。
    5、尽量避免在酸性环境下和盐雾过重的环境中使用,否则会加速产品材料老化并导致产品无法满足卫生标准。
    6、本产品是精密测量仪器,请勿将其摔落或使其受到撞击。

    一.概述
    电磁流量计是一种测量导电介质体积流量的感应仪表,在进行现场监测显示的同时,可输出标准的电流信号,供记录,调节,控制使用,实现检测自动控制,并可实现信号的远距离传送。可广泛应用于自来水、化工、煤炭、环保、轻纺、冶金、造纸等行业中的导电液体的流量计量。
    二. 技术特点
    1、不受流体密度、粘度、温度、压力和电导率变化的影响,线性测量原理能实现高精确度测量;
    2、测量管内无阻流件,压损小,直管段要求低;
    3、衬里和电极有多种选择,能满足测量多种导电流体的要求;
    4、转换器采用可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗小;
    5、转换器采用16位嵌入式微处理器,全数字处理,运算速度快,抗干扰能力强,测量可靠,精确度高,流量测量范围度可达100:1;
    6、高清晰度背光LCD显示,全汉字菜单操作,使用方便,操作简单,易学易懂;
    7、具有RS485或RS232数字通讯信号输出;
    8、具有电导率测量功能,可以判别传感器是否空管;具有自检与自诊断功能;
    9、采用SMD器件和表面安装(SMT)技术,电路可靠性高;
    10、可用于相应的防爆场合。

    三. 测量原理
    电磁流量计的工作原理基于法拉第电磁感应定律。即导电物体在磁场中作切割磁力线运动时,导体中产生感应电动势。其感应电动势E为:
    E=KBdV
    流量Q为:Q=3600*V*S
    公式中:K—仪表系数
    B—磁感应强度(T)
    d—电极间距(m)
    V¬—流体平均流速(m/s)
    S—导管内截面积(㎡)
    测量流量时,导电性液体以流速V流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压信号通过与液体直接接触的电极检出。对于同一流量计S、B、d为常量,所以流量与感应电动势E(或流速V)的大小成正比。

    四. 规格型号及量程范围
    规格 口径(mm) 压力 量程范围(m³/h)
    DN15 15 1.6MPa 0.3——3.0
    DN20 20 1.6MPa 0.5——5.0
    DN25 25 1.6MPa 0.8——8
    DN40 40 1.6MPa 2.0——20
    DN50 50 1.6MPa 4——40
    DN80 80 1.6MPa 12——120
    DN100 100 1.6MPa 16——160
    DN150 150 1.6MPa 40——400
    DN200 200 1.6MPa 60——600
    DN250 250 1.6MPa 80——800
    DN300 300 1.0MPa 120——1200
    DN350 350 1.0MPa 160——1600
    DN400 400 0.6MPa 200——2000
    DN450 450 0.6MPa 250——2500
    DN500 500 0.6MPa 300——3000
    DN600 600 0.6MPa 400——4000

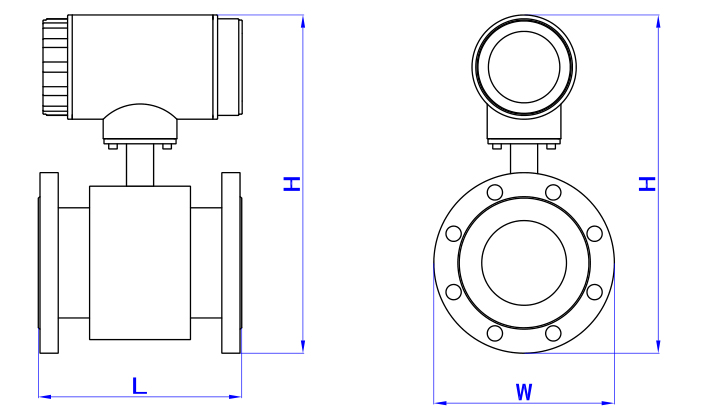

    五. 尺寸参数



    单位:mm
    公称通径 表长(L) 表高(H) 表宽(W)
    DN15 235 310 125
    DN20 235 310 125
    DN25 235 315 125
    DN40 235 340 145
    DN50 235 355 160
    DN80 245 380 190
    DN100 245 400 210
    DN150 290 460 280
    DN200 335 510 330
    DN250 440 590 400
    DN300 490 640 440
    DN350 530 690 500
    DN400 580 740 540
    DN450 580 790 590
    DN500 580 840 640
    DN600 580 950 750

    六. 安装要求
    选择正确的安装地点和采用正确的安装方法是使用好电磁流量计的关键,若安装失误,不但会影响测量效果,还会影响测量精度,更会影响流量计的使用寿命,甚至会损坏流量计。
    1、 安装地点选择
    为了使电磁流量计工作可靠稳定,在选择安装地点时应注意以下几个方面的要求:
    (1) 尽量避开铁磁性物体及具有强电磁场的设备(如大电机、大变压器等),以免磁场影响电磁流量计的工作磁场和流量信号。
    (2) 应尽量安装在干燥通风之处,不宜在潮湿、易积水的地方安装。
    (3) 应尽量避免日晒雨淋,避免环境温度高于60度及相对湿度大于95%。
    (4) 选择便于维修,活动方便的地方。
    (5) 流量计应安装在水泵后端,决不能在抽吸侧安装,阀门应安装在流量下游侧。
    2、 安装要求
    为了您正确的测量,在选择管道位置时应注意以下几点要求:
    (1) 电磁流量计既可以在直管段上安装,也可以在水平或者倾斜管道上安装,但要求两电极的中心连线处于水平状态。
    (2) 介质在安装位置应该满管流动,避免不满管及气体附着在电极上。
    (3) 对于液固两相流体,最好采用垂直安装,使传感器衬里磨损均匀,延长使用寿命。
    (4) 电磁流量计安装位置介质不满时,可采取抬高流量计后端管路的方法,使其满管,严禁在管道最高点和出水口安装流量计。
    (5) 修改管道的安装方法:当介质流速达不到要求时,应当选用较小口径的流量计,这时应使用异径锥管或者修改部分管道,使其与电磁流量计同口径,但前后直管段至少满足前直管段≥10DN,后直管段≥5DN(DN为管径)。
    (6) 前后直管段为流量计前端≥10DN,后端≥5DN。

    七. 电磁流量计菜单参数设置
    说明:在测量状态下,按“复合键 + 确认键”,出现转换器功能选择画面“参数设置”,按一下确认键,仪表出现输入密码状态,根据保密级别,按本厂提供的密码对应修改。再按“复合键 + 确认键”后,则进入需要的参数设置状态。如果想返回运行状态,请按住确认键数秒。
    7.1、圆表端子接线与标示

    圆表各接线端子标示定义

    I+: 流量电流输出
    COM: 电流输出地
    P+: 双向流量频率(脉冲)输出
    COM: 频率(脉冲)输出地
    AL: 下限报警输出
    AH: 上限报警输出
    COM: 报警输出地
    FUSE: 输入电源保险丝
    T+: 通讯输入
    T-: 通讯输入
    G: RS232通讯地
    L1 220V(24V)电源输入
    L2 220V(24V)电源输入

    电磁流量计连接到流体管道上后,应首先进行如下工作:
    将电磁流量计良好接地。
    调仪表零点时确保管道内流体静止。
    确保电磁流量计电极氧化膜稳定生成(电极与流体连续接触48小时即可)。
    7.2、电磁流量计参数及操作
    仪表上电时,自动进入测量状态。在自动测量状态下,仪表自动完成各测量功能并显示相应的测量数据。在参数设置状态下,用户使用四个面板键,完成仪表参数设置。
    7.2.1 按键功能
    a) 自动测量状态下键功能
    上  键:循环选择屏幕下行显示内容;
    复合键 + 确认键:进入参数设置状态;
    确认键:返回自动测量状态。
    在测量状态下,LCD显示器对比度的调节方法,通过“复合键 + 上键”或“复合键 + 下键”来调节合适的对比度。
    b) 参数设置状态下各键功能
     下  键:光标处数字减1;
    上  键: 光标处数字加1;
    复合键 +下键:   光标左移;
    复合键 +上键:   光标右移;
    确认键: 进入/退出子菜单;
    确认键: 在任意状态,连续按下两秒钟,返回自动测量状态。
    注:(1)使用“复合键”时,应先按下复合键再同时按住“上键”或“下键”。
    (2)在参数设置状态下,3分钟内没有按键操作,仪表自动返回测量状态。
    (3)流量零点修正的流向选择,可将光标移至最左面的“+”或“-”下,用“上键”或“下键”切换使之与实际流向相反。
    7.2.2 参数设置功能及功能键操作
    要进行仪表参数设定或修改,必须使仪表从测量状态进入参数设置状态。在测量状态下,按一下“复合键 + 确认键”,仪表进入到功能选择画面“参数设置”,然后按确认键进入输入密码状态,“00000”状态,输入密码进入按一下“复合键 + 确认键”进入参数设置画面。
    仪表设计有6级密码,其中4级用户可以自行设置密码值,最高2级为固定密码值,6级密码分别用于不同保密级别的操作者。
    7.2.3 功能选择画面
    按一下“复合键 + 确认键”进入功能选择画面,然后再按“上键”或“下键”进行选择,在此画面里共有3项功能可选择;

    参数编号 功能内容 说  明
    1 参数设置 选择此功能,可进入参数设置画面
    2 总量清零 选择此功能,可进行仪表总量清零操作
    3 系数更改记录 选择此功能,可进行查看流量系数修改记录

    7.2.3.1 参数设置
    按一下“复合键 + 确认键”显示“参数设置”功能,仪表进入到功能选择画面“参数设置”,然后按确认键进入输入密码状态,“00000”状态,输入密码进入按一下“复合键 + 确认键”进入参数设置画面。
    7.2.3.2 总量清零
    按一下“复合键 + 确认键”显示“参数设置”功能,然后再按“上键”翻页到“总量清零”,输入总量清零密码,按一下“复合键 + 确认键”,当总量清零密码自动变成“00000”后,仪表的清零功能完成,仪表内部的总量为0。
    7.2.3.3系数更改记录
    按一下“复合键 + 确认键”显示“参数设置”功能,然后再按“上键”翻页到“系数修改记录”
    7.2.4 参数设置菜单
    使用仪表时,用户应根据具体情况设置各参数。参数一览表如下:
    参数设置菜单一览表
    参数
    编号
    参数文字 设置方式 参数范围 密码  级别
    1 语        言 选择 中文、英文 2
    2 仪表通讯地址 置数 0~99 2
    3 仪表通讯速度 选择 300~38400 2
    4 测量管道口径 选择 3~3000 2
    5 流 量 单 位 选择 L/h、L/m、L/s、m3/h、m3/m、m3/s 2
    6 仪表量程设置 置数 0~99999 2
    7 测量阻尼时间 选择 1~50 2
    8 流量方向择项 选择 正向、反向 2
    9 流量零点修正 置数 0~±9999 2
    10 小信号切除点 置数 0~599.99% 2
    11 允许切除显示 选择 允许/禁止 2
    12 流量积算单位 选择 0.001m3~1m 、0.001L~1L、 2
    13 反向输出允许 选择 允许、禁止 2
    14 电流输出类型 选择 0~10mA /4~20mA 2
    15 脉冲输出方式 选择 频率 / 脉冲 2
    16 脉冲单位当量 选择 0.001m3~1m 、0.001L~1L、 2
    17 频率输出范围 选择 1~ 5999 Hz 2
    18 空管报警允许 选择 允许 / 禁止 2
    19 空管报警阈值 置数 59999 % 2
    20 上限报警允许 选择 允许 / 禁止 2
    21 上限报警数值 置数 000.0~ 599.99 % 2
    22 下限报警允许 选择 允许 / 禁止 2
    23 下限报警数值 置数 000.0~599.99 % 2
    24 励磁报警允许 选择 允许 / 禁止 2
    25 总量清零密码 置数 0-99999 3
    26 传感器编码1 用户设置 出厂年、月(0-99999) 4
    27 传感器编码2 用户设置 产品编号(0-99999) 4
    28 励磁方式选择 选择 方式1、2、3 4
    29 传感器系数值 置数 0.0000~5.9999 4
    30 流量修正允许 选择 允许 / 禁止 4
    31 流量修正点1 用户设置 按流速设置 4
    32 流量修正数1 用户设置 0.0000~1.9999 4
    33 流量修正点2 用户设置 按流速设置 4
    34 流量修正数2 用户设置 0.0000~1.9999 4
    35 流量修正点3 用户设置 按流速设置 4
    36 流量修正数3 用户设置 0.0000~1.9999 4
    37 流量修正点4 用户设置 按流速设置 4
    38 流量修正数4 用户设置 0.0000~1.9999 4
    39 正向总量低位 可以修改 00000~99999 5
    40 正向总量高位 可以修改 0000~9999 5
    41 反向总量低位 可以修改 00000~99999 5
    42 反向总量高位 可以修改 0000~9999 5
    43 尖峰抑制允许 选择 允许/禁止 5
    44 尖峰抑制系数 选择 0.010~0.800m/s 5
    45 尖峰抑制时间 选择 400~2500ms 5
    46 保密码1 用户可改 00000~99999 5
    47 保密码2 用户可改 00000~99999 5
    48 保密码3 用户可改 00000~99999 5
    49 保密码4 用户可改 00000~99999 5
    50 电流零点修正 置数 0.0000~1.9999 5
    51 电流满度修正 置数 0.0000~3.9999 5
    52 出厂标定系数 置数 0.0000~5.9999 5
    53 仪表编码1 厂家设置 出厂年、月(0-99999) 6
    54 仪表编码2 厂家设置 产品编号(0-99999) 6

    仪表参数确定仪表的运行状态、计算方法、输出方式及状态。正确地选用和设置仪表参数,可使仪表运行在最佳状态,并得到较高的测量显示精度和测量输出精度。
    仪表参数设置功能设有6级密码。其中,1~5级为用户密码,第6级为制造厂密码。用户可使用第5级密码来重新设置第1~4级密码。
    无论使用哪级密码,用户均可以察看仪表参数。但用户若想改变仪表参数,则要使用不同级别的密码。
    第1级密码(出厂值00521):用户只能查看仪表参数;
    第2级密码(出厂值03210):用户能改变1~24仪表参数;
    第3级密码(出厂值06108):用户能改变1~25仪表参数;
    第4级密码(出厂值07206):用户能改变1~29仪表参数;
    第5级密码(固定值):     用户能改变1~52仪表参数。
    建议由用户较高级别的人员掌握,第5级密码;第4级密码,主要用于设置总量;第1~3级密码,由用户决定何级别的人员掌握。
    八. 售后服务
    1、保证所供产品完全是崭新的产品,且所有部件的生产日期为近3个月内。
    2、质保期间如在正常操作情况下,任何部件因设计不当、材质缺陷或制造欠佳等因素而发生故障,我公司在接到通知后,24小时内负责调换或修复至顺利运转。
    3、专业的售前售后服务团队,随时为客户提供供热计量改造方案设计、产品安装、维护等技术咨询服务,提供专业的品质保障服务。
    4、为客户建档,并每季度进行回访,实行产品质量跟踪服务,咨询客户产品使用感受,征求产品改进意见。
    5、保证对我公司所有产品提供终身的产品维修和保养服务。
