• 超声波流量计安装和使用说明书

    2020-08-10

    感谢您选用沈阳佳德联益能源科技股份有限公司的超声波流量计,沈阳佳德联益能源科技股份有限公司是专业从事计量装置设计与制造,提供智慧水务全面解决方案的高新技术企业。公司总部位于沈阳市苏家屯区,在北京、天津、上海、宁夏、哈尔滨、太原、济南、贵州等地设有分支机构,面向全国销售公司产品、提供服务。
    沈阳佳德联益能源科技股份有限公司将不断提高和完善产品术水平及远程监控分析系统服务,以一流的产品和一流的服务满足用户需求,为推动节能节水事业的发展做出贡献!
    品质保障:
    该系列产品标准及通过的认证:
    1、 设计、生产执行符合中华人民共和国国家标准;
    2、 符合中华人民共和国城镇建设行业标准《给排水用超声流量计》CJ/T 3063-1997
    3、 符合中华人民共和国城镇建设行业标准《超声流量计》CJ/T1030-2007;
    4、 中华人民共和国计量器具型式批准证书14F230-21;
    5、 质量管理体系GB/T 19001-2016 / ISO9001:2015标准;
    6、 环境管理体系GB/T 24001-2016 / ISO14001:2015标准;
    7、 职业健康安全管理体系ISO45001:2018标准;
    8、 测量管理体系GB/T 19022-2003 / ISO10012:2003标准。

    重要提示:
    1、 在使用本产品前,请务必先仔细阅读本说明书。
    2、 请务必妥善保管好本说明书,以便日后能随时查阅。
    3、 请严格按照本说明书进行操作,对于不按照说明书规定使用造成的任何后果,我公司不承担任何责任。
    4、 本说明书中所列图案仅作为说明操作示意,并不作为检验产品的依据,如实际产品与本说明书不一致,请以实际产品为准,或向我公司咨询。
    5、 本产品在出厂前经过严格检定,对于用户私自开壳拆卸造成的损坏,我公司不承担任何责任。
    6、 如果本产品无法正常操作或正常维修,请联系我公司或经我公司正式授权的经销商。
    7、 本产品一经售出后,严禁打开铅封,对于用户私自打开造成的损坏,我公司不承担任何责任。

    警告:
    请严格按照本说明书进行操作,避免造成您的相关权利损失!

    安全警告:
    _____________________________________________________________________
     请遵循这些安全事项并正确使用本产品,避免造成经济损失和人身伤亡。
    _____________________________________________________________________
    1、本产品为精密测量仪器,请由专业人员进行操作。
    2、请勿更改任何线缆长度,否则会影响产品性能。
    3、请勿使本产品任何线缆接近热源,否则会使线缆因受热变形导致绝缘层破损,并引起火灾或电击事故。
    4、产品的任何裸露的螺纹部分,可能会造成皮肤划伤,请小心操作。
    5、尽量避免在酸性环境下和盐雾过重的环境中使用,否则会加速产品材料老化并导致产品无法满足卫生标准。
    6、本产品是精密测量仪器,请勿将其摔落或使其受到撞击。

    一.概述
    超声波流量计是用于计量流经自来水管道的水体积总量的测量仪表,采用时差法超声测量原理。该仪表集测量、显示于一体,采用微功耗技术,电池使用寿命长,同时,仪表具有体积小、稳定性好、抗干扰能力强等特点。
    1、本产品广泛适用于民用住宅、楼宇计量、工业使用等供水系统。
    2、本产品符合中华人民共和国城镇建设行业标准《给排水用超声流量计》CJ/T 3063-1997
    3、本产品符合中华人民共和国城镇建设行业标准《超声流量计》CJ/T1030-2007;
    二. 技术特点
    1、测量结果精确可靠,根据现场的情况选型和匹配后,佳德联益超声波流量计测量精度优于1.0级表。
    2、采用了平衡差分发射和平衡差分接收电路,抗干扰性能和适应性能很大提高。
    3、采用了最新集成电路,电路参数进行了优化,使生产工艺更简单,而整机可靠性和一致性等性能更加优异。
    4、采用性能优越的超低功耗芯片,使流量计计量结果更加精确、可靠。
    5、采用高品质换能器,换能器通过耐压耐热和耐磨损测试和严格的频率筛选,保证信号传输稳定可靠。
    6、多种通信方式,实现数据远传,便于远程抄表。
    7、超长的数据记录时间,可达24个月,具有断电保护功能,断电数据不丢失。
    8、用稳定可靠的抗干扰电路设计,产品具有较强的抗干扰能力,在电磁干扰环境中,不影响整机的计量性能。
    9、采用全密封设计,结构紧凑,支持分体安装,防护等级可达IP68,可长期在恶劣环境中有效计量。
    10、采用进口高度集成专用芯片,超低功耗、高可靠性设计和专业制造手段,抗干扰能力强,采用先进的全自动贴片焊接工艺。
    11、具有故障提示功能和泄漏检测功能。

    三、技术参数
    项目 参数
    材质 铜、不锈钢、碳钢、球墨铸铁
    传感器型式 单声道、双声道、四声道
    被测介质 水、污水及其他均匀质液体,并充满被测管道
    准确度等级 1.0级
    管径范围 DN20~DN300
    最高允许工作压力 1.6MPa
    工作环境 -10℃~+45℃,≤85%(RH)
    介质环境 温度0℃~95℃
    输出信号 4-20mA、累计脉冲、RS-485、M-bus、RS-232等
    输入信号 光电接口
    按键 磁感应键盘
    连接方式 DN15-DN40为螺纹连接,DN50及以上为法兰连接。
    显示器 液晶8位数字+提示符,自动诊断提示
    显示内容 瞬时流量(m³/h),累积流量(m³),累积运行时间h,
    日期(年-月-日),时钟(时:分:秒),仪表地址等
    数据存储 采用E2PROM存储累积流量等计量信息,断电后数据可永久保存
    测量周期 检定状态:4次/秒;正常状态:2次/秒
    工作电源 电池供电,3.6V(一节电池可连续工作6年以上)
    功耗 <0.8mW
    防护等级 IP68


    四. 流速范围及显示范围
    1.小口径超声波流量计
    公称直径DN(mm) 15 20 25 32 40
    总长度(mm) 165 195 225 260 300
    流速范围 0.5m/s~5m/s
    始动流量qs(l/h) 2 2 2 5 7
    2.大口径超声波流量计
    公称直径DN(mm) 50 65 80 100 125 150 200 250 300
    总长度L(mm) 200 200 225 250 250 300 350 400 450
    流速范围 0.5m/s~5m/s
    始动流量(m³/h) 0.01 0.06 0.09 0.1 0.2 0.5 0.8 1 2
    五. 尺寸参数

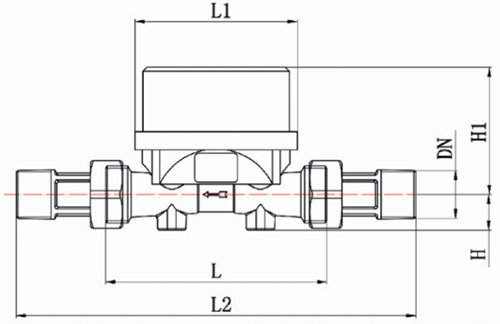

    1.小口径超声波流量计


    公称口径 DN(mm) 15 20 25 32 40
    总长度 L(mm) 165 195 225 260 300
    表头长度 L1(mm) 88 88 88 88 88
    表头宽度 B(mm) 88 88 88 88 88
    带活接的总长度 L2(mm) 260 300 350 385 430
    表螺纹 Inch GB G 1B G 1B G 1B G2B
    表接头螺纹 Inch R R R1 R1 R1
    高度 H1(mm) 67 69 74 84 94
    重量 kg 0.8 0.8 1.29 1.8 3
    高度 H(mm) 32 32 34 34 40

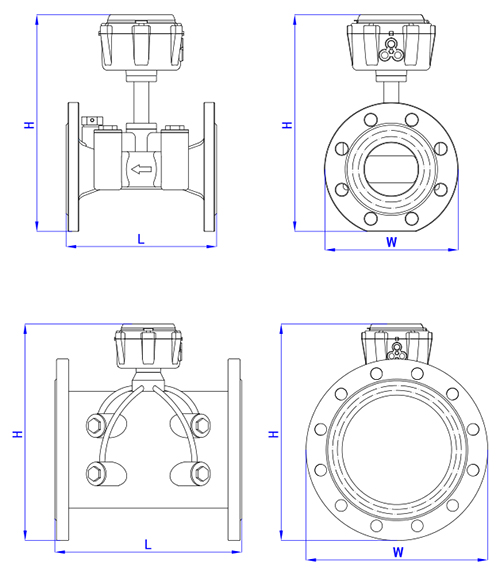

    2.大口径超声波流量计

    单位:mm
    公称通径 表长(L) 表高(H) 表宽(W) 螺栓孔数 螺栓规格
    DN50 200 280 120 4 M16
    DN65 200 300 140 4 M16
    DN80 225 340 200 8 M16
    DN100 250 360 220 8 M16
    DN125 250 380 250 8 M16
    DN150 300 405 285 8 M20
    DN200 350 410 340 12 M20
    DN250 450 465 405 12 M24
    DN300 500 520 460 12 M24
    DN350 500 575 520 16 M24
    DN400 500 640 580 16 M27
    六. 安装要求
    1、 选择流量计的口径,应根据安装地点的瞬时流量大小而定。
    2、 安装位置要避免暴晒、冰冻、污染、潮湿和水淹,以便拆装和抄表,在有冰冻期间,除将流量计和水管包扎外,不用时把流量计进水端阀门关闭,出水端放水阀和水龙头打开,可防止流量计因冰冻膨胀损坏。建议安装在专用流量计箱内。
    3、 流量计水平或竖直向上安装,箭头方向与水流方向相同。
    4、 新装管道务必把管道内的石子、泥沙、麻丝等杂物冲洗干净再装流量计,以免造成流量计故障。
    5、 超声波流量计前后管段上建议安装有阀门,方便以后检修。
    6、 更换电池必须由专业人员操作。
    7、 超声波流量计上、下游要安装必要的直管段或等效的整流器。上游直管段的长度不小于20D,下游直管段长度不小于10D(D为超声波流量计公称直径),对于弯管或离心泵所引起的涡流现象,必须在直管段前加装整流器,避开磁场较强的地方。
    9、超声波流量计安装时,应注意超声波流量计下游管道出水口高出超声波流量计0.5m以上,以防超声波流量计型腔内积聚空气造成计量不准确。
    10、超声波流量计在安装的时候要与水泵、电控柜保持距离。

    七. 操作说明

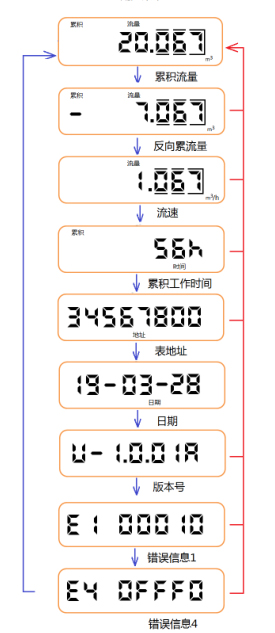

    使用磁棒在磁感应处短划1秒即可进行切换界面,界面功能如图所示。
    八. 售后服务
    1、保证所供产品完全是崭新的产品,且所有部件的生产日期为近3个月内。
    2、质保期间如在正常操作情况下,任何部件因设计不当、材质缺陷或制造欠佳等因素而发生故障,我公司在接到通知后,24小时内负责调换或修复至顺利运转。
    3、专业的售前售后服务团队,随时为客户提供供热计量改造方案设计、产品安装、维护等技术咨询服务,提供专业的品质保障服务。
    4、为客户建档,并每季度进行回访,实行产品质量跟踪服务,咨询客户产品使用感受,征求产品改进意见。
    5、保证对我公司所有产品提供终身的产品维修和保养服务。
