• NB-IoT物联网水表安装和使用说明

    2020-08-10

    感谢您选用沈阳佳德联益能源科技股份有限公司的NB-IoT物联网水表,沈阳佳德联益能源科技股份有限公司是专业从事计量装置设计与制造,提供智慧水务全面解决方案的高新技术企业。公司总部位于沈阳市苏家屯区,在北京、天津、上海、宁夏、哈尔滨、太原、济南、贵州等地设有分支机构,面向全国销售公司产品、提供服务。
    沈阳佳德联益能源科技股份有限公司将不断提高和完善产品技术水平及远程监控分析系统服务,以一流的产品和一流的服务满足用户需求,为推动节能节水事业的发展做出贡献!
    品质保障:
    该系列产品标准及通过的认证:
    1、 设计、生产执行符合中华人民共和国国家标准GB/T 778-2018 《封闭满管道中水流量的测量,饮用冷水水表和热水水表》;
    2、 符合中华人民共和国城镇建设行业标准CJ/T 224-2012《电子远传水表》;
    3、 中华人民共和国制造计量器具许可证辽制00000019-3号;
    4、 中华人民共和国计量器具型式批准证书16F007-21;
    5、 质量管理体系GB/T 19001-2016 / ISO9001:2015标准;
    6、 环境管理体系GB/T 24001-2016 / ISO14001:2015标准;
    7、 职业健康安全管理体系ISO45001:2018标准;
    8、 测量管理体系GB/T 19022-2003 / ISO10012:2003标准。
    重要提示:
    1、 在使用本产品前,请务必先仔细阅读本说明书。
    2、 请务必妥善保管好本说明书,以便日后能随时查阅。
    3、 请严格按照本说明书进行操作,对于不按照说明书规定使用造成的任何后果,我公司不承担任何责任。
    4、 本说明书中所列图案仅作为说明操作示意,并不作为检验产品的依据,如实际产品与本说明书不一致,请以实际产品为准,或向我公司咨询。
    5、 本产品在出厂前经过严格检定,对于用户私自开壳拆卸造成的损坏,我公司不承担任何责任。
    6、 如果本产品无法正常操作或正常维修,请联系我公司或经我公司正式授权的经销商。
    7、 本产品一经售出后,严禁打开铅封,对于用户私自打开造成的损坏,我公司不承担任何责任。
    警告:
    请严格按照本说明书进行操作,避免造成您的相关权利损失!
    安全警告:
    _____________________________________________________________________
     请遵循这些安全事项并正确使用本产品,避免造成经济损失和人身伤亡。
    _____________________________________________________________________
    1、本产品为精密测量仪器,请由专业人员进行操作。
    2、请勿更改任何线缆长度,否则会影响产品性能。
    3、请勿使本产品任何线缆接近热源,否则会使线缆因受热变形导致绝缘层破损,并引起火灾或电击事故。
    4、产品的任何裸露的螺纹部分,可能会造成皮肤划伤,请小心操作。
    5、尽量避免在酸性环境下和盐雾过重的环境中使用,否则会加速产品材料老化并导致产品无法满足卫生标准。
    6、本产品是精密测量仪器,请勿将其摔落或使其受到撞击。
    一.概述

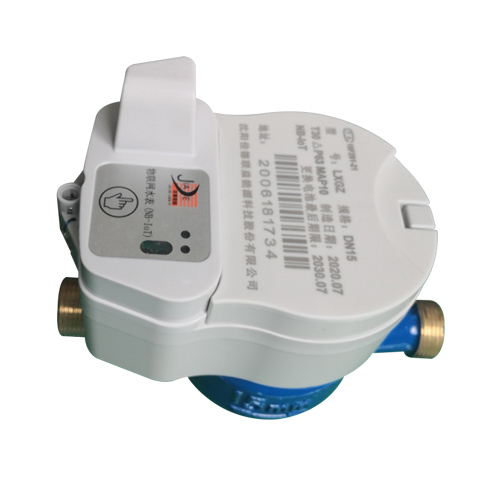

    NB-IoT物联网水表是用于计量流经自来水管道的水体积总量的测量仪表,产品采用低功耗设计。同时,该产品能通过NB-IoT无线通讯传输数据,施工、维护方便,实现无人抄表。
    1、本产品广泛适用于单元住宅等小型工业用水和家庭用水供水系统。
    2、本产品符合中华人民共和国国家标准GB/T 778-2018 《封闭满管道中水流量的测量,饮用冷水水表和热水水表》;
    3、本产品符合中华人民共和国城镇建设行业标准CJ/T 224-2012 《电子远传水表》;

    二. 技术特点
    1. 产品机械计量及其它性能要求满足GB/T 778.1~3—2018 B级标准,电子装置符合CJ/T 224-2012《电子远传水表》标准。
    2. 采用先进的数据编码及校验方式,通讯可靠性高。
    3. 满足EMC、ESD、EMI等电子产品电磁兼容方面的设计要求,总线引脚ESD保护超过10kV,达到行业领先水平。
    4. 产品与计算器之间由磁性传动字轮和指针组合显示,具有计数方便、长期保持清晰和防冰冻的优点。
    5. 产品有干式和湿式结构两种。干式结构的计数机构真空密封、表度盘字轮不受水质影响,读数永久清晰;湿式水表始动流量较小,计量精度更高。
    6. 针对总线开路、短路、空闲等故障有合理的保护措施。
    7. 配合智能抄表和监测软件平台,可进行远程读取表内数据。
    8. 支持远程升级。
    9. 内置国密加密芯片。
    10. 阶梯水价支持远程更新。
    11. 支持边缘计算。
    12. 支持用水特征。

    三. 技术参数
    项目 参数
    执行标准 GB/T 778-2018、CJ/T 224-2012
    量程比 Q3/Q1=100(Q3=2.5m3/h)
    最大工作压力 1.0MPa
    工作环境条件 温度:-5~+45℃,湿度≤93%RH
    最大允许误差 低区(Q1≤Q<Q2):±5%,高区(Q2≤Q≤Q4):±2%
    管径(mm) DN15-DN25
    数据显示方式 机械累计显示、网络远程显示
    Q3下的压力损失 ≤63kPa

    四. 流量范围及显示范围
    公称
    口径
    Q4 Q3 Q2 Q1 最小示值 最大示值
    m3/h m3 m3
    DN15 3.125 2.5 0.040 0.025 0.0001 9999
    DN20 5.0 4.0 0.064 0.04 0.0001 9999
    DN25 7.875 6.3 0.101 0.063 0.0001 9999
    五. 尺寸参数


    单位:mm

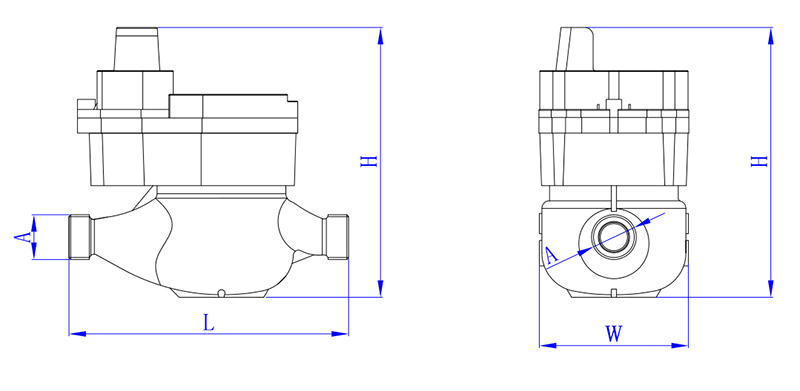

    公称通径 连接螺纹(A) 表长(L) 表宽(W) 表高(H)
    DN15 G 165 90 160
    DN20 G1 195
    DN25 G1 225

    六. 安装要求
    1、 选择水表的口径,应根据安装地点的流量大小而定,且不宜使用热水(除经改制外)。
    2、 安装位置要避免暴晒、冰冻、污染、潮湿和水淹,以便拆装和抄表,在有冰冻期间,除将水表和水管包扎外,不用时把水表进水端阀门关闭,出水端放水阀和水龙头打开,可防止水表因冰冻膨胀损坏。建议安装在专用水表箱内。
    3、 水表必须水平安装,使字面朝上,箭头方向与水流方向相同。
    4、 新装管道务必把管道内的石子、泥沙、麻丝等杂物冲洗干净再装水表,以免造成水表故障。
    5、 为了计量准确,水龙头应高于水表。
    6、 若水表装在锅炉进水管处,应防止热水回流烫坏水表。
    7、 水表不应直接与管道连接,水表与管道间应通过接管,密封垫圈,连接螺母连接。拆装水表时,切不可用力硬板,以免扭坏表壳。
    8、 水表长期使用,管道内杂质铁锈等会堵塞过滤网或进水表内,使水表误差增大或影响正常运转,最好每隔三年洗一次,并重新校验,但不要自行拆装。
    9、 不用水时,如有微小走动是由于管路中水流压力不够稳定或有其它原因所引起。

    七. 配件
    随同每只水表附带管接头、连接螺母及密封圈各2件,使用说明书、合格证各1件。随同每套系统提供相应的安装维护手册,软件操作指南等有关资料。

    八. 远传调试
    NB数据上报,触发条件:
    定时上报:默认上报周期为1天,平台可配置
    触摸按键触发上报:长按2 秒以上,松手之后再轻触短按确认开启NB 模组电源。

    九. 售后服务承诺
    1、NB-IoT物联网水表产品自投入生产运行起质保期6年,并负责终身维护。质保期内非人为损坏由我方免费提供配件并免费进行维修或免费更换NB-IoT物联网水表。NB-IoT物联网水表电池使用寿命不低于6年,6年内若电池能量耗尽,我方免费更换电池。保修期后NB-IoT物联网水表的维修,配件由买方购买,我方协助买方维修。
    2、保证所供产品完全是崭新的产品,且所有部件的生产日期为近3个月内。
    3、质保期间如在正常操作情况下,任何机件因设计不当、材质缺陷或制造欠佳等因素而发生故障,我公司在接到通知后,24小时内负责调换或修复至顺利运转。
    4、专业的售前售后服务团队,随时为客户提供供热计量改造方案设计、产品安装、维护等技术咨询服务,提供专业的品质保障服务。
    5、为客户建档,并每季度进行回访,实行产品质量跟踪服务,咨询客户产品使用感受,征求产品改进意见。
    6、保证对我公司所有产品提供终身的产品维修和保养服务。
